ماهي اجيال تقنية اليو إس بي وا اشكالها

السلام عليكم ورحمة الله وبركاته

اليوم سوف نشرح ماهي اجيال تقنية اليو إس بي وا لكن قبل البدأ في الشرح سكون هذا المقالة مقسمة الي قسمين سيكون القسم الأول ماهي اجيال تقنية اليو إس بي وا القسم الثاني سيكون عن أشكال اليو إس بي وا الآن سوف تبدأ الشرح

ماهي اجيال تقنية اليو إس بي

تبدأ الشرح عن الجيل الأول من تقنية اليو إس بي

الجيل الأول من تقنية اليو إس بي

تم إصدار اليو اس بي الجيل الاول في سهر يناير من عام 1996 بمعدلات إشارة محددة تبلغ 1.5 ميجابت في ثانية نطاق ترددي منخفض أو سرعة منخفضة و 12 ميجابت في ثانية سرعة كاملة لم يسمح بتمديد الكابلات أو الشاشات المار بسبب قيود التوقيت والطاقة وصل عدد قليل من أجهزة اليو اس بي إلى السوق حتى تم إصدار USB 1.1 في شهر أغسطس من عام 1998 وكان USB 1.1 أول مراجعة تم اعتمادها على نطاق واسع وأدت إلى ما وصفته شركة مايكروسوفت بأنه كمبيوتر شخصي خالٍ من الإرث

لم يحدد أي من اليو اس بي الجيل الاول ولا 1.1 تصميمًا لأي موصل أصغر من النوع القياسي A أو النوع B على الرغم من ظهور العديد من التصميمات للموصل المصغر من النوع B على العديد من الأجهزة الطرفية إلا أن التوافق مع معيار USB 1.x أعيق من خلال معالجة الأجهزة الطرفية التي تحتوي على موصلات مصغرة كما لو كان لديها اتصال مقيد أي لا يوجد قابس أو وعاء في الطرف المحيطي لم يكن هناك موصل مصغر معروف من النوع A حتى قدم اليو اس بي الجيل الثاني المراجعة 1.01 واحدًا

الجيل الثاني من تقنية اليو إس بي

تم إصدار اليو اس بي الجيل الثاني في شهر أبريل من عام 2000 مضيفًا معدل إشارة أعلى يبلغ 480 ميجابت في ثانية أقصى معدل نقل بيانات نظري 53 ميجابايت في ثانية يسمى High Speed أو High Bandwidth بالإضافة إلى إشارة USB 1.x كاملة السرعة معدل 12 ميغابت في ثانية أقصى سرعة للبيانات النظرية 1.2 ميغا بايت في ثانية

تم إجراء تعديلات على مواصفات اليو اس بي عبر إشعارات التغيير الهندسي ECNs تم تضمين أهم شبكات ECN هذه في حزمة مواصفات اليو اس بي الجيل الثاني المتوفرة من موقع USB.org

موصل Mini-A وا Mini-B
مواصفات موصلات وكابلات Micro-USB 1.01.0
ملحق InterChip USB
ملحق On-The-Go 1.3 USB On-The-Go يجعل من الممكن لجهازين اليو اس بي للتواصل مع بعضهما البعض دون الحاجة إلى مضيف اليو اس بي منفصل
مواصفات شحن البطارية 1.1 دعم إضافي لأجهزة الشحن المخصصة وسلوك أجهزة الشحن المضيفة للأجهزة ذات البطاريات الفارغة
مواصفات شحن البطارية 1.2 مع زيادة التيار 1.5 أمبير في منافذ الشحن للأجهزة غير المكونة مما يسمح بالاتصال عالي السرعة مع وجود تيار يصل إلى 1.5 أمبير
ملحق إدارة طاقة الارتباط ECN والذي يضيف حالة طاقة السكون
USB 2.0 VBUS Max Limit زاد الحد الأقصى المسموح به لجهد V_BUS من 5.25 فولت إلى 5.50 فولت ليتماشى مع مواصفات اليو اس بي من النوع تايب سي والتي تم إصدارها في وقت واحد

الجيل الثالث من تقنية اليو اس بي

تم إصدار مواصفات اليو اس بي الجيل الثالث في شهر 12 نوفمبر من عام 2008 مع نقل إدارتها من USB 3.0 Promoter Group إلى منتدى USB Implementers (USB-IF) وتم الإعلان عنها في 17 من شهر نوفمبر من عام 2008 في مؤتمر SuperSpeed USB Developers

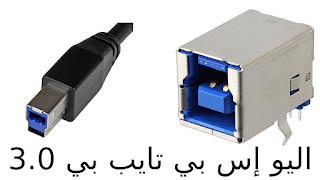

يضيف اليو اس بي الجيل الثالث وضع نقل SuperSpeed مع المقابس والمآخذ والكابلات المتوافقة مع الإصدارات السابقة يتم تحديد سدادات وأوعية SuperSpeed بشعار مميز وإدخالات زرقاء في أوعية ذات تنسيق قياسي

يوفر ناقل SuperSpeed وضع نقل بمعدل اسمي يبلغ 5.0 جيجابت في ثانية بالإضافة إلى أوضاع النقل الثلاثة الحالية تعتمد كفاءتها على عدد من العوامل بما في ذلك ترميز الرمز المادي ونفقات مستوى الارتباط. بمعدل إشارة 5 جيجابت في ثانية مع ترميز 8b / 10b يحتاج كل بايت إلى 10 بتات للإرسال وبالتالي يكون معدل النقل الأولي 500 ميجابايت في ثانية عند النظر في التحكم في التدفق وتأطير الحزمة والنفقات العامة للبروتوكول فمن الواقعي إرسال 400 ميجابايت في ثانية (3.2 جيجابت في ثانية أو أكثر إلى أحد التطبيقات الاتصال ثنائي الاتجاه في وضع نقل SuperSpeed الأوضاع السابقة أحادي الاتجاه يتم التحكيم فيها من قبل المضيف

تظل الأجهزة منخفضة الطاقة وعالية الطاقة قيد التشغيل مع هذا المعيار ولكن الأجهزة التي تستخدم SuperSpeed يمكنها الاستفادة من زيادة التيار المتاح بين 150 مللي أمبير و 900 مللي أمبير على التوال

ماهو USB 3.1 الجيل الاول وا الثاني

يحتوي USB 3.1 الذي تم إصداره في شهر يوليو من عام 2013 على متغيرين يحافظ الإصدار الأول على وضع نقل SuperSpeed الخاص اليو اس بي الجيل الثالث ويطلق عليه اسم USB 3.1 Gen 1 ويقدم الإصدار الثاني وضع نقل SuperSpeed + جديد تحت عنوان USB 3.1 Gen 2 يضاعف SuperSpeed + الحد الأقصى لمعدل إرسال البيانات إلى 10 جيجابت في ثانية مع تقليل عبء ترميز الخط إلى 3٪ فقط عن طريق تغيير نظام التشفير إلى 128 ب / 132

ماهو USB 3.2

الذي تم إصداره في شهر سبتمبر من عام 2017 يحافظ USB 3.2 على أوضاع بيانات USB 3.1 SuperSpeed و SuperSpeed + الحالية ولكنه يقدم وضعي نقل SuperSpeed + جديدين عبر موصل اليو اس بي تايب سي بمعدلات بيانات 10 و 20 جيجابت في ثانية (1.25 و 2.5 جيجابايت في ثانية تأتي الزيادة في عرض النطاق الترددي نتيجة للتشغيل متعدد المسارات على الأسلاك الموجودة والتي كانت مخصصة لإمكانيات التقليب لموصل اليو اس بي تايب سي
